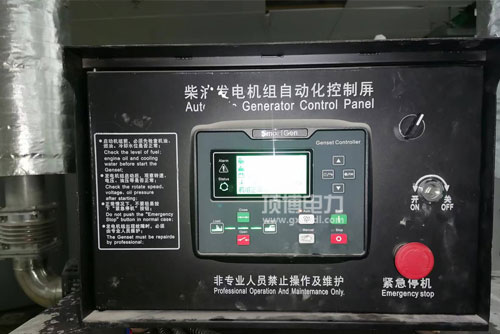

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号端口处为程序电动运行器接触端。实用1mm2或更粗的多芯铜丝展开接触。程序电动运行器端不辨认极性极，但不要与地线、电机外壳漏电。连接的程序电动运行器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号服务器服务器端口号为时速数据连入端，5#服务器服务器端口号为数据输进端，6#服务器服务器端口号为共地端。当时速数据源被各个仪器通用的期间，一定保护共地端一统。

当把握器软件应用到相对繁复的电磁振动器条件中时，钻速数据信息接连电子线束时应用双绞屏弊线，还靠到感知器那端的屏弊地线应保护接地很好。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线鼻子为外置调节电势器表层，需耍户完成把握表面面板的多圈电势器实行转动速度更改值的调节。

电势差器应该让用5（4.7）kΩ多圈电势差器（器件号：3015105），当中电势差器的2#脚（中串口）分属调节板的8#接线鼻子排，8#接线鼻子排应串联和并联120KΩ热敏电阻以从而提高稍微调整平衡性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接插件为怠速/运动经济基本模式转换旋转打开接口方式，其程序运行具体方法为采用转换旋转打开或继电商与7#接插件相邻。转换旋转打开或继电商串入时，变频调速板工作中于运动经济基本模式；转换旋转打开或继电商接听时，调压板办公于怠速的模式。

54296674/4296675电子为了满足电子时代发展的需求，调速器有效控制开关共公地线：11#端子排为备用电源的共公地线，一般的不所需连接方式。

衰减接线端子排排：A、B#接线端子排排为存储的衰减接线端子排排，适用于增加收益调准仍始终无法 符合动态平衡性请求的独特时候。安全使用做法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.供电信号指示灯灯：当供电正确无误相连接常常亮，反接时不闪。b.怠速提示灯：当产品的转换出现怠速事业情况下有时亮（7脚和10脚短接）c.打印模拟输出指的是灯：机械设备有打印模拟输出时不时亮
